Bevor Sie Ihre neuen Rollladen bestellen und montieren können, müssen Sie zunächst das richtige Rollladen-Aufmaß ermitteln. Um Ihnen die Bestimmung der korrekten Rollladen-Maße zu erleichtern, stellen wir Ihnen eine Schritt-für-Schritt-Anleitung zur Verfügung. Zusätzliche Informationen finden Sie in unserer Aufmaßhilfe für Fenster.

Was benötigen Sie?

Stift
Papier
Metermaß
Wasserwaage

Es wird zwischen zwei Rollladentypen unterschieden: Vorbaurollladen und Aufsatzrollladen.

Vorbaurollläden werden auf dem Mauerwerk oder am Blendrahmen in der Fensterlaibung angebracht. Bei Aufsatzrollläden befindet sich der Rollladenkasten auf dem Fenster innerhalb der Fassade und ist daher nicht zu sehen. Der Rollladenkasten variiert je nach Gesamtbreite und -höhe des Rollladens.

Sollten Sie sich unsicher mit den Maßen sein, beantworten Ihnen unsere Experten gerne Ihre Fragen.

Vorbaurollladen ausmessen

Bevor Sie das Maß für einen Vorbaurollladen nehmen, müssen Sie wissen, ob es sich um eine Mauerwerksmontage oder eine Laibungsmontage handelt.

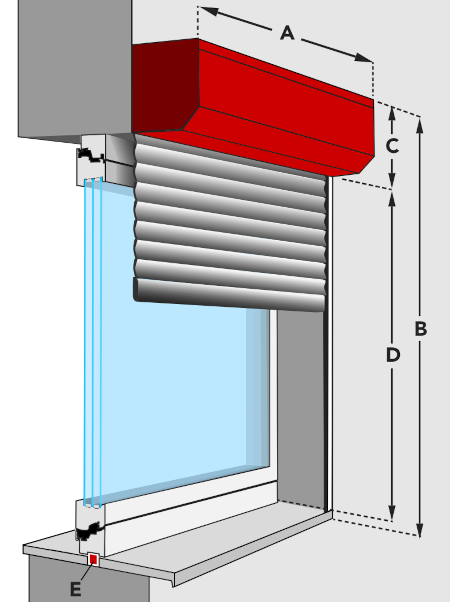

Mauerwerksmontage

Bei der Mauerwerksmontage wird der Rollladenkasten außen auf der Wand oberhalb der Fensteröffnung montiert. Die Führungsschienen werden jeweils rechts und links daneben angebracht. Das Gesamtmaß des Rollladens setzt sich dabei aus Kasten und Führungsschienen zusammen.

1. Rollladen-Breite messen

Messen Sie die gesamte Breite der Maueröffnung (Laibung). Addieren Sie 2 x 53 mm für die zwei Führungsschienen.

Beispiel:

► 1000 mm Gesamtbreite (A) + (2 x 53 mm Führungsschienen) = 1106 mm

2. Rollladen-Höhe messen

Messen Sie die gesamte Höhe der Maueröffnung (Laibung). Addieren Sie die Höhe des Kastens.

Beispiel:

► 1000 mm Fensterhöhe (D) + 215 mm Kastenhöhe (C) = 1215 mm (B)

Laibungsmontage

Bei der Laibungsmontage werden sowohl Rollladenkasten und Führungsschienen innerhalb der Maueröffnung angebracht, d.h. auf die obere Rahmenverbreiterung (Blendrahmen).

1. Rollladen-Breite messen

Messen Sie die gesamte Breite der Maueröffnung (Laibung). Die Breite des Vorbaurollladens entspricht der Fensterbreite. Zusätzlich müssen Sie 10 mm Einbauluft abziehen zum Abdichten.

Beispiel:

► 1000 mm Gesamtbreite (A) - 10 mm (Einbauluft) = 990 mm

2. Rollladen-Höhe messen

Messen Sie die gesamte Höhe der Maueröffnung (vom Sturz zur Brüstung). Zusätzlich müssen Sie 10 mm Einbauluft abziehen zum Abdichten. Die obere Rahmenverbreiterung wird benötigt, damit der Rollladenkasten nicht in das Fenster hineinragt.

Beispiel:

► 1215 mm Laibung (B) - 10 mm (Einbauluft) = 1205 mm

Aufsatzrollladen ausmessen

Bei Aufsatzrollläden befindet sich der Rollladenkasten auf dem Fenster innerhalb der Fassade und ist daher nicht zu sehen. Aufsatzrollläden eignen sich ideal für Neubau oder Fenstertausch.

1. Rollladen-Breite messen

Messen Sie die gesamte Breite der Maueröffnung (Laibung). Die Breite des Aufbaurollladens entspricht der Fensterbreite. Zusätzlich müssen Sie 10 mm Einbauluft abziehen zum Abdichten.

Beispiel:

► 1000 mm Gesamtbreite (A) - 10 mm (Einbauluft) = 990 mm
